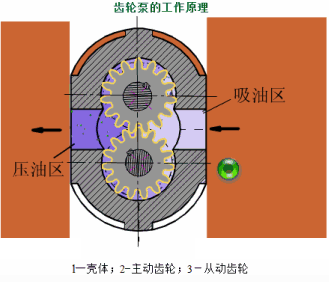

1.外嚙合齒輪泵工作原理如圖所示，它是分離三片式結構，主要包括上下兩個，泵端蓋、泵體及側板和一對互相嚙合的齒輪。
2. 泵體內相互嚙合的主、從動齒輪2和3,齒輪兩端端蓋和泵體一起構成密封容積，同時齒輪的嚙合又將左、右兩腔隔開，形成吸、壓油腔。

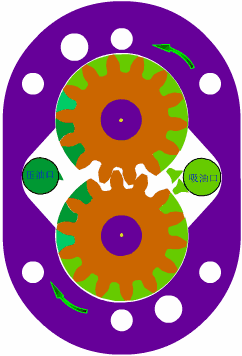

3. 當齒輪按圖示方向旋轉時，右側吸油腔內的輪齒脫離嚙合，密封工作腔容積不斷增大，形成部分真空，油液在大氣壓力的作用下從油箱經吸油管進人吸油腔，并被旋轉的輪齒帶人左側的壓油腔。左側壓油腔內的輪齒不斷進入嚙合，使密封工作腔容積減小，油液受到擠壓被排出系統，完成齒輪泵的吸油和排油過程。在齒輪泵的嚙合過程中，嚙合點沿嚙合線把吸油腔和壓油腔隔開。
